    紅光/紅外穿透片

    work1

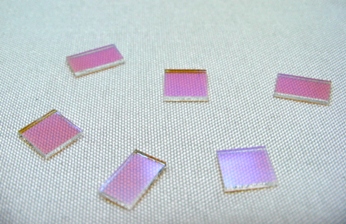

    紅光/紅外穿透片 Red/IR Pass

    又名: 紅外感應用濾片, IR pass filters, Cold Mirrors.

    功能: 將可見光反射或吸收,維持紅外光穿透。或將可見光及遠紅外光反射,維持紅光雷射穿透。

    應用: 紅外線或紅光雷射設備,如夜間監視器、條碼掃描器、雷射水平儀、雷射墨線儀、雷射測距儀等等.



    RP600O580HBO570P
    IR700CIR900CARIR
    BP6070BP8090BP8493
    BP8998參考及注意事項

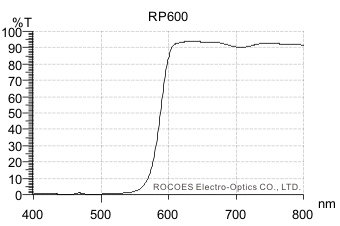

    O575/RP600,紅光,紅外穿透

    ITEM NO: RP600

    光學特性:

    Tave>90% @ 620-700nm

    Tave<1% @ 400-520nm

    可供應材質、厚度及尺寸:

    青板: 0.4, 0.55, 0.7, 1.1mm

    方形: 3*3 - 160*160mm

    圓形: Dia3 - 150mm

    最高安全溫度:

    青板:150℃

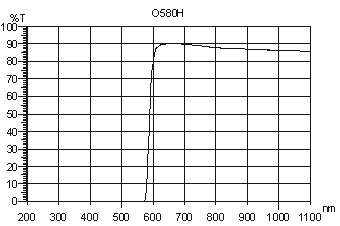

    O580H,紅光,紅外穿透

    ITEM NO: O580H

    光學特性:

    Tave>85% @ 600-1100nm

    Tave<1% @ 200-560nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1.0~3.5mm

    方形: 3*3 - 100*100mm

    圓形: Dia10 - 100mm

    最高安全溫度:

    吸收型濾片: 100℃

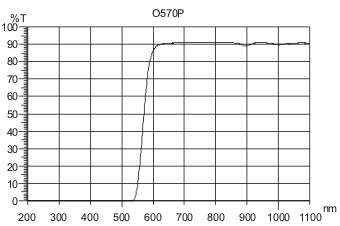

    O570P,紅光,紅外穿透

    ITEM NO: O570P

    光學特性:

    Tave>80% @ 600-1100nm

    Tave<1% @ 200-540nm

    可供應材質、厚度及尺寸:

    壓克力(PMMA): 2.0, 3.0mm

    方形: 20*20 - 800*800mm

    圓形: Dia20 - 600mm

    最高安全溫度:

    壓克力(PMMA): 50℃

    ir700c,紅光,紅外穿透

    ITEM NO: IR700C

    光學特性:

    Tave>88% @ 750-1100nm

    Tave<1% @ 400-650nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板: 150℃

    ir850c,紅光,紅外穿透

    ITEM NO: IR900C

    光學特性:

    Tave>85% @ 850-1100nm

    Tave<1% @ 400-780nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    ir850c,紅光,紅外穿透

    ITEM NO:ARIR

    光學特性:

    Tave>99% @ 800-1100nm

    可供應材質、厚度及尺寸:

    B270: 1.1, 2.0, 3.0mm

    D263: 0.3mm

    無鹼玻璃: 0.7mm

    方形: 5*5 - 220*220mm

    圓形: Dia5 - 210mm

    最高安全溫度:

    B270:150℃

    D263:150℃

    無鹼玻璃:250℃

    ir850c,紅光,紅外穿透

    ITEM NO: BP6070

    光學特性:

    Tave<7% @ 420-550nm

    Tave>80% @ 640-660nm

    Tave<7% @ 750-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

    ITEM NO: BP8090

    光學特性:

    Tave<5% @ 420-650nm

    Tave>75% @ 840-860nm

    Tave<5% @ 950-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

    ITEM NO: BP8493

    光學特性:

    Tave<5% @ 420-780nm

    Tave>75% @ 850-904nm

    Tave<5% @ 1050-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

    ITEM NO: BP8998

    光學特性:

    Tave<5% @ 420-830nm

    Tave>80% @ 930-950nm

    Tave<5% @ 1050-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    參考及注意事項

    1. 紅外穿透片針對紅外感應器或紅光雷射或夜間監視器等紅外線裝置,提供單一波長或長波通過的功能。

    2. 紅外穿透片提供訂製服務, 可要求通過波長、寬度及穿透率。

    3. 紅外穿透片是以多層介電膜真空蒸鍍而成,鍍膜層數約在36~58層,可依客戶需求變更設計生產。

    4. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    5. O580H為吸收型濾片,是以玻璃原料及其他配方熔製為玻璃磚,再配合鋸/磨/拋,加工成玻璃片,是藉由本身材質吸收來達到沒有穿透。

    6. O570P為壓克力材質,可開模射出,單片成本低,但模具費用較高,適合大量生產。

    7. 以上光譜曲線是以入射角0度量測。

    8. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是能符合光譜定義。

    9. 網站規格僅供參考,出貨以雙方認定規格書為準。

    10. 不是想要的? 請參考以下其他產品連結:

       *參考綠穿透-紅反射片
       *參考紅光反射片
       *參考窄波濾片
