    窄波濾光片 / Bandpass Filters

    窄波濾光片, Bandpass filter, 岳華展, rocoes

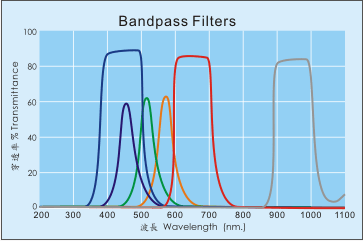

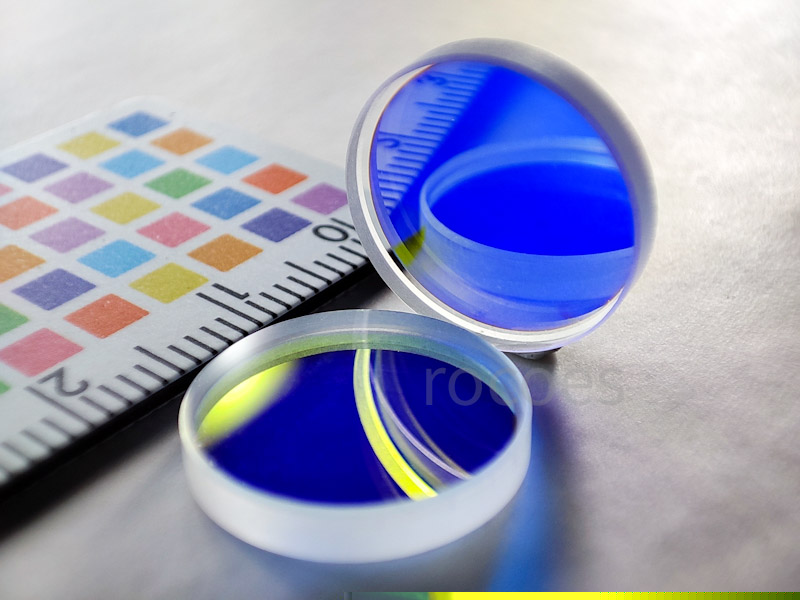

    窄波濾光片 / Bandpass Filters

    又名: 窄帶濾光片, Cold Mirrors, IR Filters, 可見光反射濾片

    功能: 將不需要的波段吸收或反射,維持某一特定波段穿透。

    應用: 醫療檢測設備, 自動化檢測設備, 曝光機。



    BP435  ▽BP550  ▽BP4050  ▽BP4050  ▽BP510  ▽BP560  ▽BP5060  ▽BP630  ▽BP6570  ▽BP6070  ▽BP8090  ▽BP8493  ▽BP8998  ▽參考及注意事項 bp435,窄波,窄帶

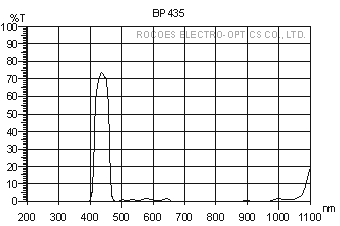

    ITEM NO: BP435

    光學特性:

    T peak=435 +/-15nm

    Tave<5% @ 200-375nm

    Tave<5% @ 520-1050nm

    可供應材質、厚度及尺寸:

    青板: 3.3mm

    方形: 8x8 - 80x80mm

    圓形: Dia8 - 75mm

    最高安全溫度:

    青板:150℃

    bp550,窄波,窄帶

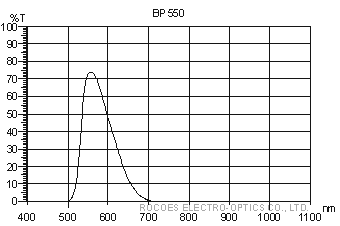

    ITEM NO: BP550

    光學特性:

    T peak=550 +/-15nm

    Tave<1% @ 400-500nm

    Tave<1% @ 690-1100nm

    可供應材質、厚度及尺寸:

    青板: 2.2mm

    方形: 8x8 - 80x80mm

    圓形: Dia8 - 75mm

    最高安全溫度:

    青板:150℃

    bp4050,窄波,窄帶

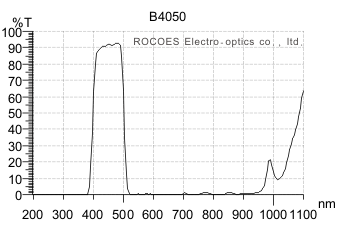

    ITEM NO: BP4050

    光學特性:

    Tave>85%= 430-470nm

    Tave<1% @ 500-900nm

    Tave<1% @ 200-370nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

    bp5055,窄波,窄帶

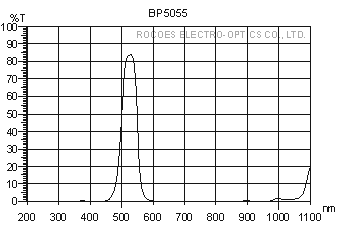

    ITEM NO: BP5055

    光學特性:

    Tave<5% @ 200-420nm

    Tave>65% @ 510-540nm

    Tave<5% @ 650-1050nm

    可供應材質、厚度及尺寸:

    青板: 3.3mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp510,窄波,窄帶

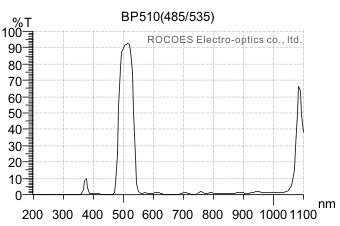

    ITEM NO: BP510 (485/535單片式)

    光學特性:

    Tave<5% @ 200-420nm

    Tave>70% @ 505-510nm

    Tave<5% @ 580-1000nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp560,窄波,窄帶

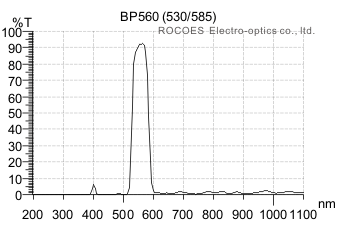

    ITEM NO: BP560 (530/585單片式)

    光學特性:

    Tave<5% @ 200-480nm

    Tave>70% @ 550-570nm

    Tave<5% @ 630-1000nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp5060,窄波,窄帶

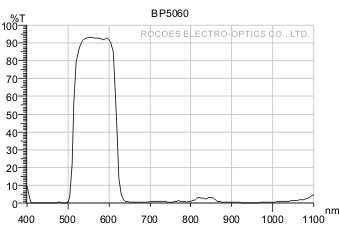

    ITEM NO: BP5060

    光學特性:

    Tave<5% @ 430-470nm

    Tave>85% @ 530-570nm

    Tave<5% @ 680-1050nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp630,窄波,窄帶

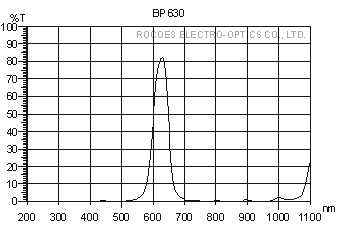

    ITEM NO: BP630

    光學特性:

    Tave<5% @ 200-480nm

    T peak= 630 +/-15nm

    Tave<5% @ 720-1050nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp6570,窄波,窄帶

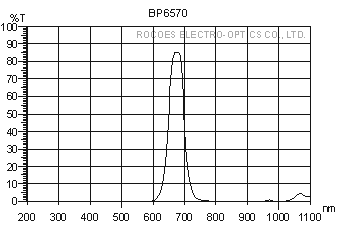

    ITEM NO: BP6570

    光學特性:

    Tave<5% 200-570nm

    Tave>75% @ 665-690nm

    Tave<5% @ 780-1050nm

    可供應材質、厚度及尺寸:

    青板: 2.2mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp6070,窄波,窄帶

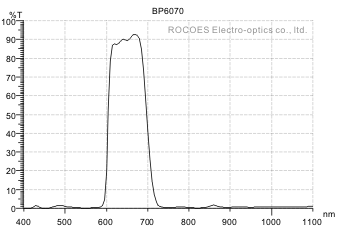

    ITEM NO: BP6070

    光學特性:

    Tave<5% 420-550nm

    Tave>75% @ 630-660nm

    Tave<5% @ 750-1100nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

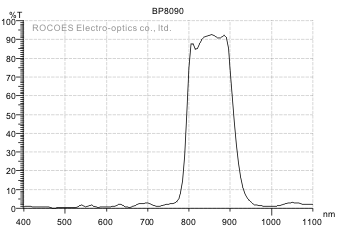

    ITEM NO: BP8090

    光學特性:

    Tave<5% @ 420-750nm

    Tave>75% @ 840-860nm

    Tave<5% @ 950-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 8x8 - 160x160mm

    圓形: Dia8 - 150mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

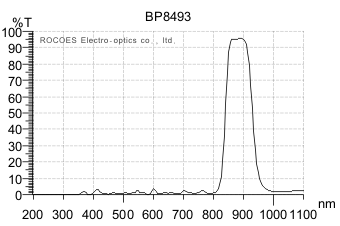

    ITEM NO: BP8493

    光學特性:

    Tave<5% @ 420-780nm

    Tave>75% @ 850-904nm

    Tave<5% @ 1050-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    bp8090,紅光,紅外穿透

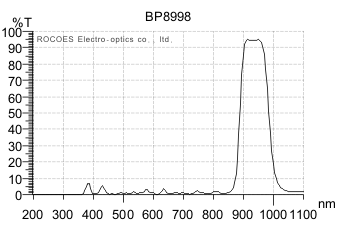

    ITEM NO: BP8998

    光學特性:

    Tave<5% @ 420-830nm

    Tave>80% @ 930-950nm

    Tave<5% @ 1050-1100nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圓形: Dia4 - 210mm

    最高安全溫度:

    青板:150℃

    參考及注意事項

    1. 窄波濾光片提供訂製服務, 可要求通過波長、寬度及穿透率。 組合式窄波濾片的厚度會較厚。

    2. 窄波濾光片可配合標準相機濾鏡鋁環尺寸, 如M49, M52, M58..., 或訂製其他含鋁環的尺寸。

    3. 窄波濾光片是以多層介電膜真空蒸鍍而成, 鍍膜層數約在36~58層, 可依客戶需求變更設計生產。

    4. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    5. 以上光譜曲線是以入射角0度量測。

    6. 光譜曲線是樣品的實測值, 可能隨製造批次不同而略有變化, 但是能符合光譜定義。

    7. D263T註冊商標屬SCHOTT AG所有。

    8. EAGLE 2000 (E2000)註冊商標屬Corning Incorporated所有。

    9. 網站規格僅供參考, 出貨以雙方認定規格書為準。

    10. 不是想要的? 請參考以下其他產品連結:

       *參考鍍膜濾色片-可分光分色
       *參考長波通濾片-長波段通過
       *參考短波通濾片-短波段通過
       *參考衰減片-可降低穿透率/光強度
