    分光鏡(片) / Beamsplitter

    分光鏡(片) / Beamsplitter 岳華展, rocoes

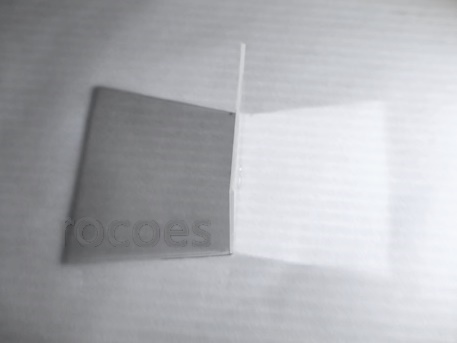

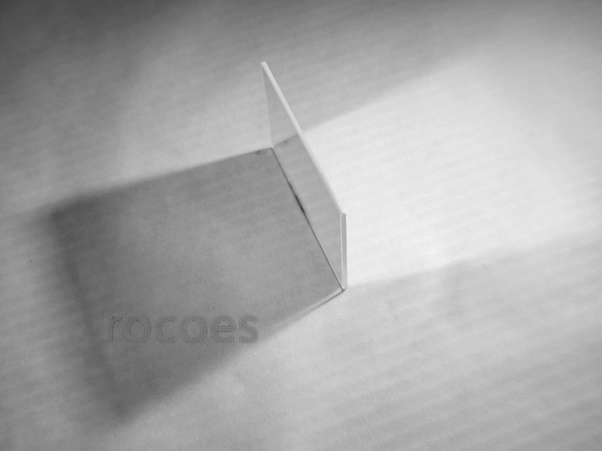

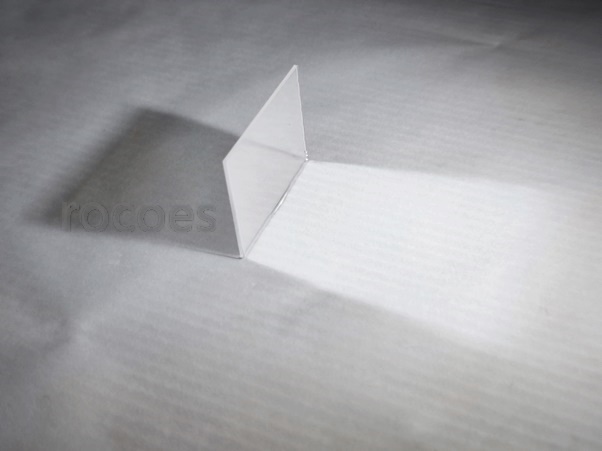

    分光鏡(片) / Beamsplitter

    又名: 半穿半反片, Beam Splitter

    功能: 分光鏡(片)可以讓雷射/影像/光源一分為二, 可以50%穿透, 50%反射, 以多層膜蒸鍍而成, 非金屬膜, 因此吸收率極低.

    應用: 同軸光系統,雷射應用, 自動化檢測設備, 光學設備, 影像設備。

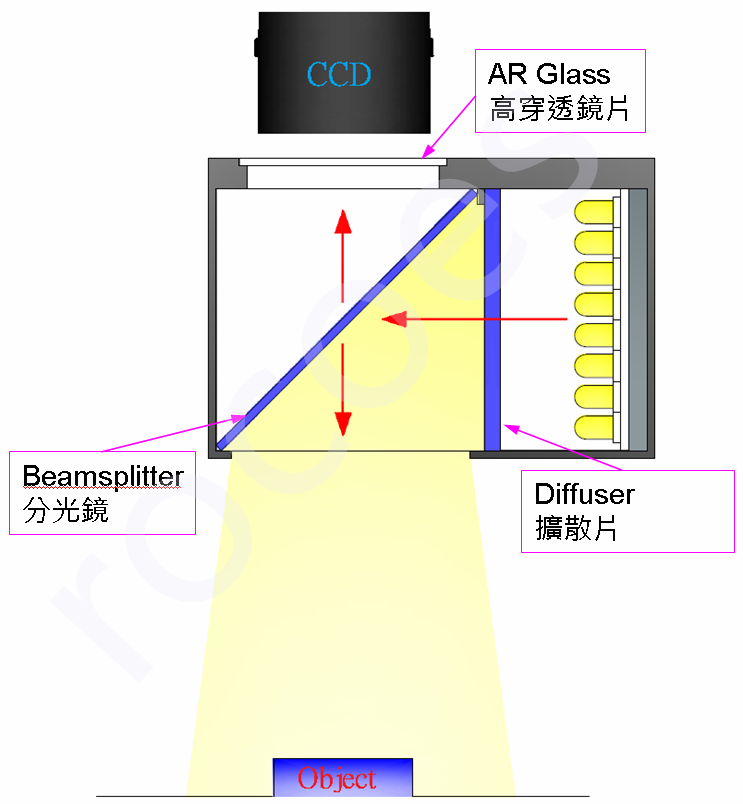

    同軸光應用示意圖
    coaxial light,同軸光


      BS5050   ▽BS5050AR   ▽BS7030   ▽BS3070
    BS-UVA80   ▽BS-UVA50   ▽參考及注意事項
      50/50分光鏡, BeamSplitter, 岳華展

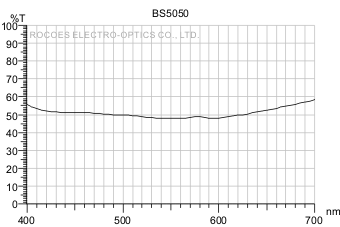

    ITEM NO: BS5050 (分光鏡 50T/50R)

    光學特性:

    Tave=50 +/-5% @ 420-700nm aoi=45°

    可供應材質、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

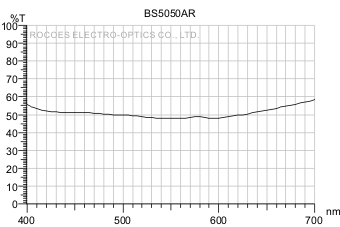

      50/50分光鏡, BeamSplitter, 岳華展

    ITEM NO: BS5050AR (分光鏡 50T/50R, 第二面鍍AR Coating)

    光學特性:

    Tave=50 +/-5% @ 420-700nm aoi=45°

    Side2: AR Coating @ 420-680nm

    可供應材質、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

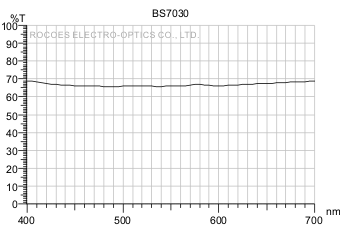

      70/30分光鏡, BeamSplitter, 岳華展

    ITEM NO: BS7030 (分光鏡 70T/30R)

    光學特性:

    Tave=70 +/-5% @ 420-700nm aoi=45°

    可供應材質、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

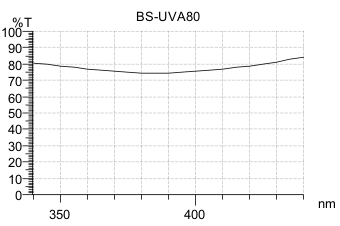

      70/30分光鏡, BeamSplitter, 岳華展

    ITEM NO: BS-UVA80 (紫外分光鏡 80T/20R)

    光學特性:

    Tave=80 +/-5% @ 340-380nm aoi=45°

    可供應材質、厚度及尺寸:

    B270: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    B270:150℃

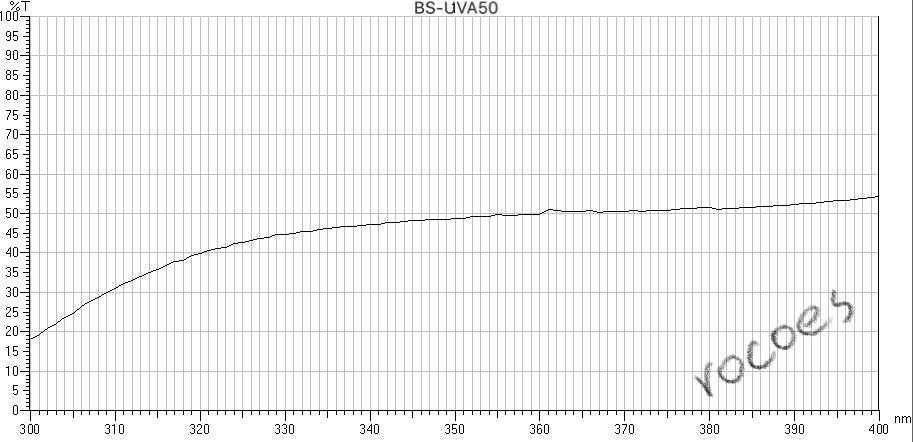

      70/30分光鏡, BeamSplitter, 岳華展

    ITEM NO: BS-UVA50 (UVA分光鏡 50T/50R)

    光學特性:

    Tave=50 +/-5% @ 300-400nm aoi=45°

    可供應材質、厚度及尺寸:

    B270: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    B270:150℃


    參考及注意事項

    1. 分光鏡是以多層介電膜真空蒸鍍而成,沒有金屬膜會吸收的問題,穿透與反射比例總和接近100%。
       可依客戶需求變更設計生產。

    2. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    3. 以上光譜曲線是以入射角45度量測(光軸與分光鏡呈45度角)。

    4. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是能符合光譜定義。

    5. 網站規格僅供參考,出貨以雙方認定規格書為準。

    6. 不是想要的?請參考以下其他產品連結:

       *參考衰減片-可降低穿透率/光強度
       *參考直角稜鏡-可90度垂直反射
       *參考鍍膜濾色片-可以分色(分隔波段)
