    RGB(紅藍綠)分色濾片

    RGB 分色濾片 , 岳華展

    RGB(紅藍綠)分色濾片

    又名: 雙色鏡, 彩色濾光片, 鍍膜濾色片

    功能: 可將白光分為紅藍綠三原色光,阻隔其他光穿透。

    應用: 自動化檢測設備, 光學儀器。



    R6070  ▽G500/600  ▽B4050
    參考及注意事項
    R6070,窄波,窄帶

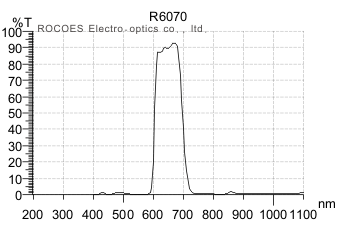

    ITEM NO: R6070

    光學特性:

    Tave<5% 420-550nm

    Tave>75% @ 630-660nm

    Tave<5% @ 750-1100nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    g500/560, 綠色

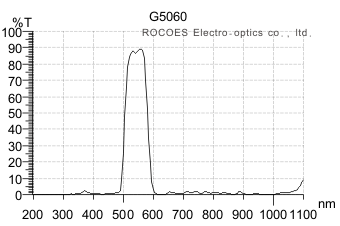

    ITEM NO: G500/560 (綠色)

    光學特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 525-545nm

    Tave<5% @ 620-680nm

    Tave<3% @ 400-450nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    bp4050,窄波,窄帶

    ITEM NO: BP4050

    光學特性:

    Tave>85%= 430-470nm

    Tave<1% @ 500-900nm

    Tave<1% @ 200-370nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    最高安全溫度:

    青板:150℃

    參考及注意事項

    1. 分色濾片是以多層介電膜真空蒸鍍而成,鍍膜層數約24~48層,可依客戶需求變更設計生產。

    2. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) 。

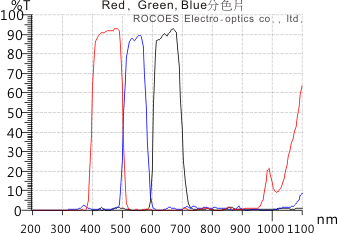

    3. 以上光譜曲線是以入射角0度量測,藉由鍍膜層將非穿透區反射來達到阻隔的效果。

    4. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是能符合光譜定義。

    5. 網站規格僅供參考,出貨以雙方認定規格書為準。

    6. 不是想要的? 請參考以下其他產品連結:

       *參考鍍膜濾色片-可分光分色
       *參考其他窄波濾片-其他單一波段穿透
