    紅外穿透片/冷鏡/IRpass Filters

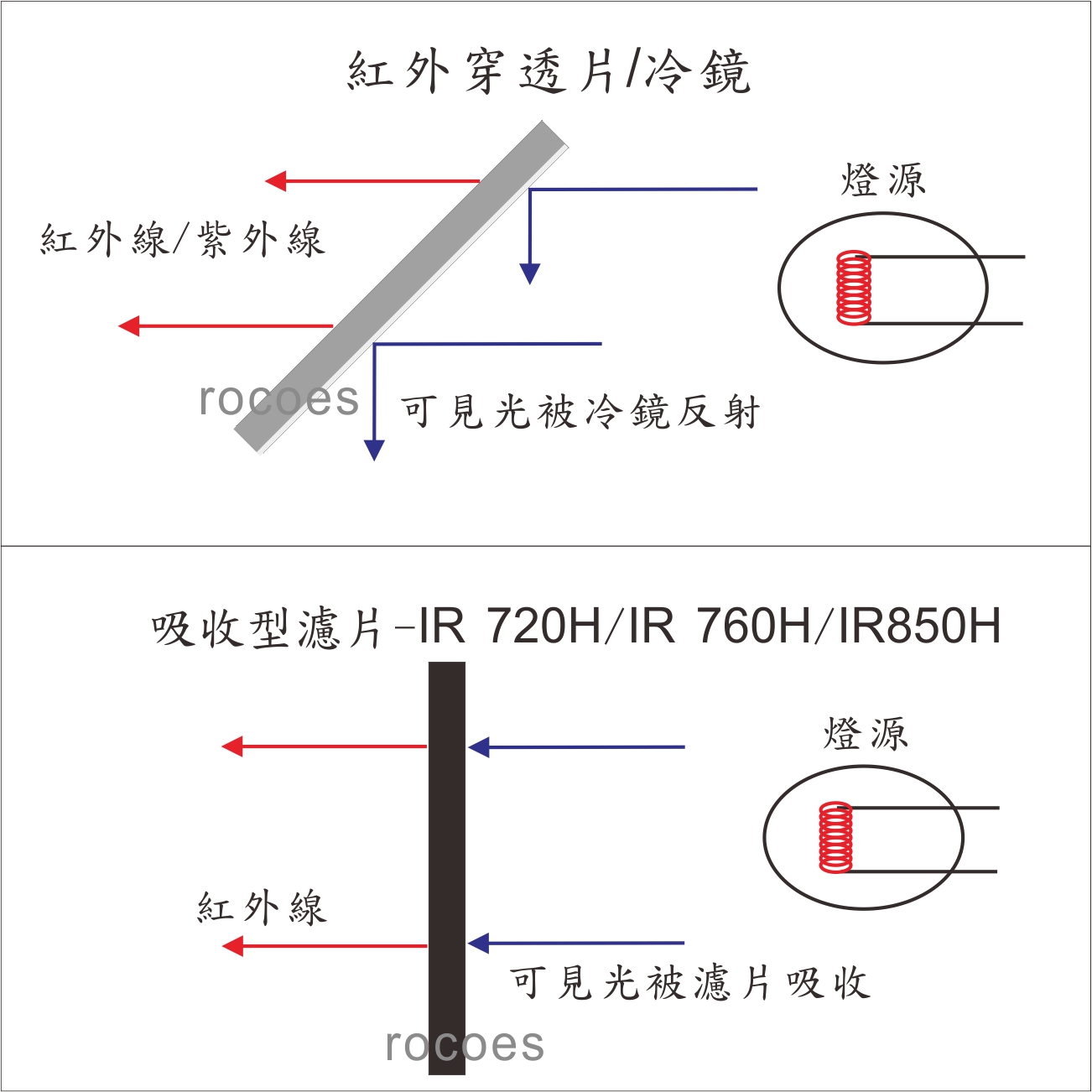

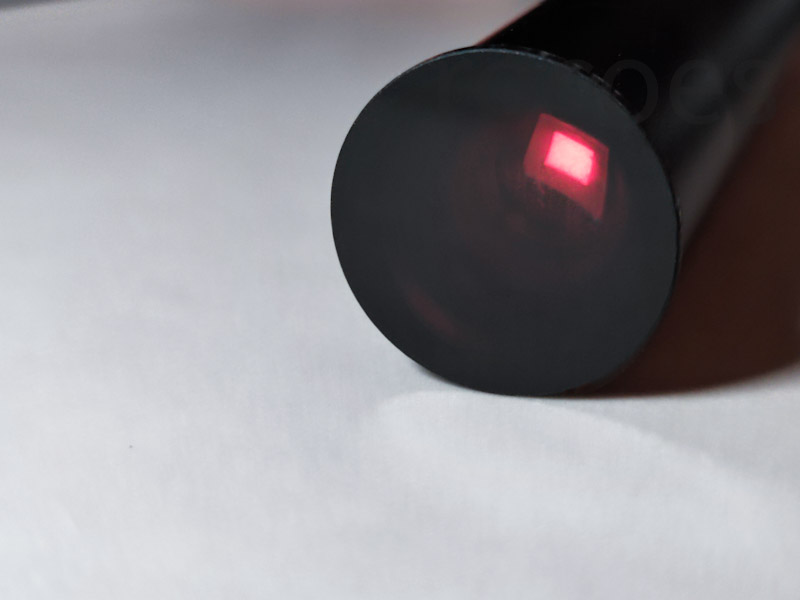

    紅外穿透片示意圖

    紅外穿透片 / 冷鏡 / IRpass Filters

    又名: 紅外片, Cold Mirrors, IR Filters, 可見光反射濾片

    種類1: 以鍍膜方式製作的冷鏡可反射可見光,讓紅外光或熱源穿透。

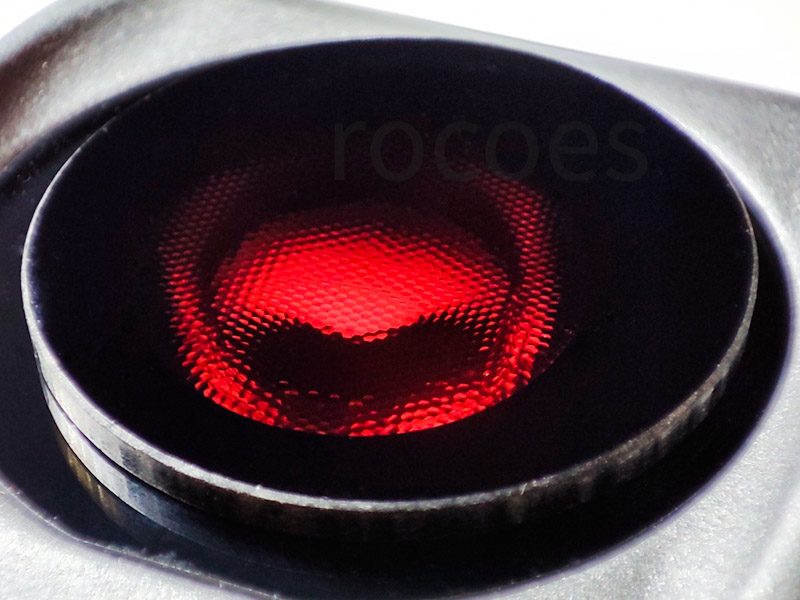

    種類2: 有色光學玻璃的紅外穿透片,表面反射低,可應用於紅外裝置或自動化檢測設備,能讓感應器只接收到紅外訊號。

    應用: 各種應用紅外感應或影像的裝置, 如: 夜間攝影機, 自動化檢測設備, 曝光機。



    IR700C  ▽IR800C  ▽IR900C  ▽IR970C  ▽IR720H  ▽IR760H  ▽IR850H  ▽IR1020H  ▽參考及注意事項 紅外穿透,ir700c, 岳華展

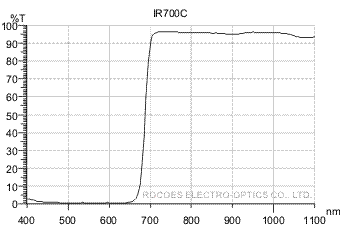

    ITEM NO: IR700C

    光學特性:

    T50%=700 +/-15nm

    Tave>80% @ 750-1000nm

    Tave<3% @ 430-650nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐熱: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR800C, 岳華展

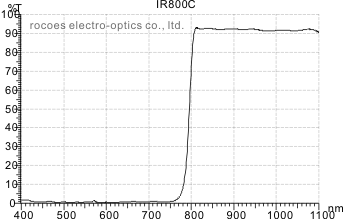

    ITEM NO: IR800C

    光學特性:

    T50%=800 +/-15nm

    Tave>88% @ 850-1100nm

    Tave<3% @ 430-750nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐熱: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,ir900c, 岳華展

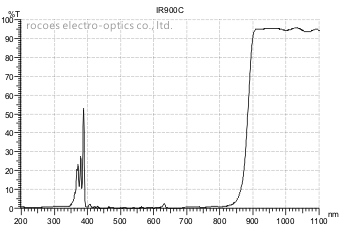

    ITEM NO: IR900C

    光學特性:

    T50%=900 +/-15nm

    Tave>88% @ 930-1100nm

    Tave<3% @ 410-830nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐熱: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR970C, 岳華展

    ITEM NO: IR970C

    光學特性:

    T50%=970 +/-15nm

    Tave>88% @ 1000-1100nm

    Tave<3% @ 750-930nm

    可供應材質、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐熱: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圓形: Dia3 - 300mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR720H, 岳華展

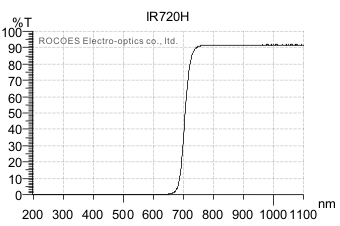

    ITEM NO: IR720H

    光學特性:

    T50%=720 +/-15nm

    Tave>80% @ 770-2000nm

    Tave<2% @ 200-660nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1~4mm

    *光學特性會因厚度不同而有差異

    方形: 5x5 - 150x150mm

    圓形: Dia5 - 150mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR760H, 岳華展

    ITEM NO: IR760H

    光學特性:

    Tave>80% @ 810-2000nm

    Tave<2% @ 200-700nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1~4mm

    *光學特性會因厚度不同而有差異

    方形: 5x5 - 150x150mm

    圓形: Dia5 - 150mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR780H, 岳華展

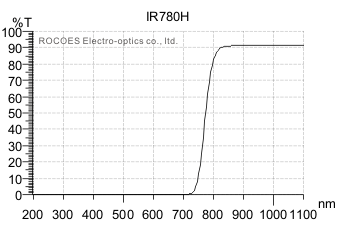

    ITEM NO: IR780H

    光學特性:

    Tave>80% @ 830-2000nm

    Tave<2% @ 200-720nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1~4mm

    *光學特性會因厚度不同而有差異

    方形: 5x5 - 150x150mm

    圓形: Dia5 - 150mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR850H, 岳華展

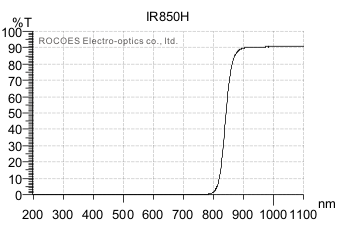

    ITEM NO: IR850H

    光學特性:

    Tave>80% @ 900-2000nm

    Tave<3% @ 200-790nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1~4mm

    *光學特性會因厚度不同而有差異

    方形: 5x5 - 150x150mm

    圓形: Dia5 - 150mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    紅外穿透,IR1020H,岳華展

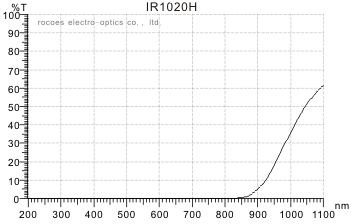

    ITEM NO: IR1020H

    光學特性:

    Tave>50% @ 1000-2000nm

    Tave<2% @ 200-800nm

    可供應材質、厚度及尺寸:

    吸收型濾片: 1~4mm

    *光學特性會因厚度不同而有差異

    方形: 5x5 - 150x150mm

    圓形: Dia5 - 150mm

    最高安全溫度:

    青板:150℃

    耐熱:450℃

    參考及注意事項

    1. IR Cut filter是以多層介電膜真空蒸鍍而成,鍍膜層數約在32~48層,可依客戶需求變更設計生產。

    2. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) .

    3. 以上光譜曲線是以入射角0度量測。 藉由鍍膜層反射來達到沒有穿透。

    4. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是符合光譜定義。

    5. 圓形尺寸 "Dia" 為diameter的縮寫,代表圓形的直徑。

    6. 網站規格僅供參考, 出貨以雙方認定規格書為準。

    7. 最高安全溫度指基材在非均勻受熱或急速溫差變化狀況下,所能承受的溫度。

    8. B270, D263T, BOROFLOAT33註冊商標屬SCHOTT AG所有。
