    彩色濾光片 / Dichroic Filters

    彩色濾光片, dichroic filter, 岳華展

    彩色濾光片 / Dichroic Filters

    又名: 雙色鏡, 彩色濾光片, 鍍膜濾色片

    功能: 以高真空多層膜蒸鍍而成, 具有高穿透, 色彩鮮豔, 耐高溫,不褪色等特點, 能改變燈具或檢測系統可接收的光譜或顏色。

    應用: 照明, 舞台照明, 自動化檢測設備。

    紅色[▽R660R640R615]    橙色[▽O580]    黃色[▽Y550Y530Y520]
    綠色[▽G485/525G505/545G505/560]
    淺藍[▽B560B540]    藍色[▽B505B480B440]
    粉紅[▽P490/585]    紫紅[▽M445/620M460/635]
    參考及注意事項
    R660

    ITEM NO: R660 (深紅色)

    光學特性:

    T50%=660 +/-5nm

    Tave>88% @ 690-700nm

    Tave<3% @ 400-620nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    R640, 紅色

    ITEM NO: R640 (紅色)

    光學特性:

    T50%=640 +/-5nm

    Tave>88% @ 670-700nm

    Tave<3% @ 400-600nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    R615, 淺紅色

    ITEM NO: R615 (淺紅色)

    光學特性:

    T50%=615 +/-5nm

    Tave>88% @ 650-700nm

    Tave<3% @ 400-560nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    O580, 橙色

    ITEM NO: O580 (橙色)

    光學特性:

    T50%=580 +/-5nm

    Tave>88% @ 620-700nm

    Tave<3% @ 400-520nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    Y550, 琥珀色

    ITEM NO: Y550 (黃色)

    光學特性:

    T50%=550 +/-5nm

    Tave>88% @ 590-700nm

    Tave<3% @ 400-510nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    y530, 黃色

    ITEM NO: Y530 (黃色)

    光學特性:

    T50%=530 +/-5nm

    Tave>88% @ 560-700nm

    Tave<3% @ 420-480nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    y520, 黃色

    ITEM NO: Y520 (淺黃色)

    光學特性:

    T50%=520 +/-5nm

    Tave>88% @ 560-700nm

    Tave<3% @ 420-480nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    g485/525, 深綠色

    ITEM NO: G485/525 (深綠色)

    光學特性:

    T50%=485/525 +/- 5nm

    Tave>88% @ 500-510nm

    Tave<5% @ 580-680nm

    Tave<3% @ 400-450nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

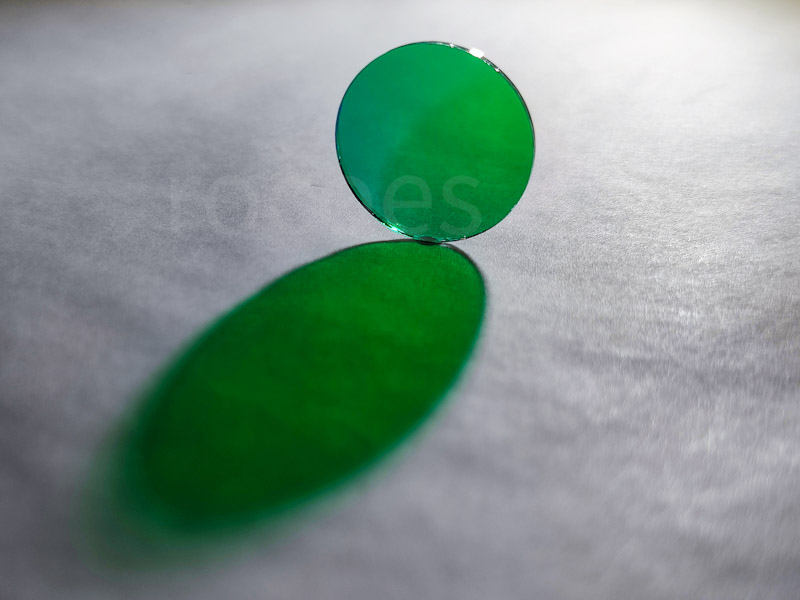

    g505/545, 綠色

    ITEM NO: G505/545 (綠色)

    光學特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 510-535nm

    Tave<5% @ 600-680nm

    Tave<3% @ 400-450nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    g505/560, 綠色

    ITEM NO: G505/560 (綠色)

    光學特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 525-545nm

    Tave<5% @ 620-680nm

    Tave<3% @ 400-450nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    b560, 淡藍色

    ITEM NO: B560 (淡藍色)

    光學特性:

    T50%=560 +/- 5nm

    Tave>88% @ 420-520nm

    Tave<3% @ 600-700nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    b540, 淺藍色

    ITEM NO: B540 (淺藍色)

    光學特性:

    T50%=540 +/- 5nm

    Tave>88% @ 420-500nm

    Tave<3% @ 580-680nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    b505, 藍色

    ITEM NO: B505 (藍色)

    光學特性:

    T50%=505 +/- 5nm

    Tave>88% @ 420-480nm

    Tave<3% @ 540-700nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    b480, 深藍色

    ITEM NO: B480 (深藍色)

    光學特性:

    T50%=480 +/- 5nm

    Tave>88% @ 400-460nm

    Tave<3% @ 520-700nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    b440, 深藍紫色

    ITEM NO: B440 (深藍紫色/螢光紫)

    光學特性:

    T50%=440 +/- 5nm

    Tave>85% @ 400-420nm

    Tave<3% @ 480-700nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

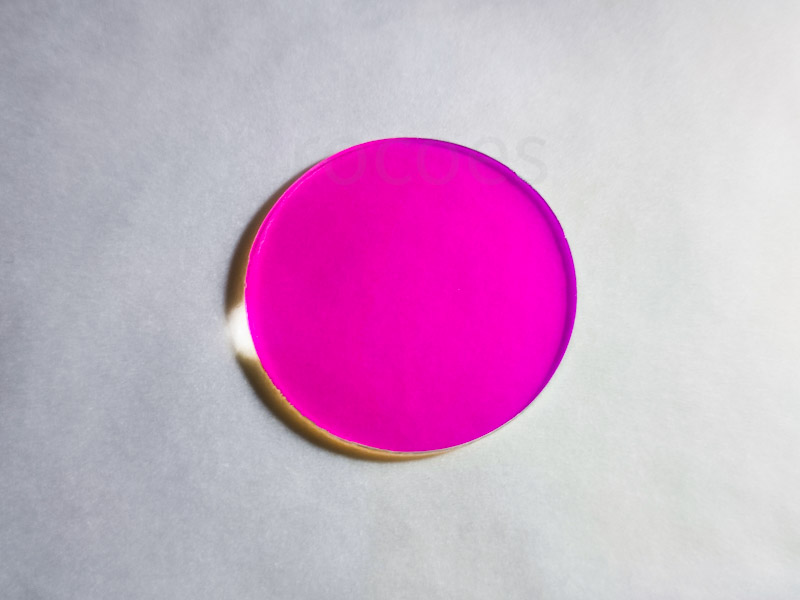

    p490/585, 紫紅色

    ITEM NO: P490/585 (粉紅色)

    光學特性:

    T50%=495/585 +/- 5nm

    Tave>80% @ 610-700nm

    Tave>80% @ 420-460nm

    Tave<10% @ 520-550nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    m445/620, 紫紅色

    ITEM NO: M445/620 (紫紅色)

    光學特性:

    T50%=445/620 +/- 5nm

    Tave>75% @ 410-420nm

    Tave<3% @ 500-540nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    m445/620, 紫紅色

    ITEM NO: M460/635 (深紫紅色)

    光學特性:

    T50%=460/635 +/- 5nm

    Tave>85% @ 410-440nm

    Tave>85% @ 670-700nm

    Tave<3% @ 520-560nm

    可供應材質、厚度及尺寸:

    青板: 1.1mm

    強化青板: 2, 3, 4, 5mm

    耐熱: 1.1mm

    方形: 8x8 - 220x220mm

    圓形: Dia8 - 210mm

    *強化青板有最小尺寸限制

    最高安全溫度:

    青板:150℃

    強化青板:250℃

    耐熱:450℃

    參考及注意事項

    1. 彩色濾光片(Dichroic Filter)是以多層介電膜真空蒸鍍而成,鍍膜層數因顏色不同而異,約在22~48層。

    2. 可依客戶需求設計生產其他顏色,可以Lee Filter 或 ROSCO色卡號碼指定。

    3. 鍍膜方法為物理氣相沈積法-電子槍蒸鍍/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    4. 以上光譜曲線是以入射角0度量測。穿透顏色會因入射角度變化而略有不同。

    5. 強化玻璃有最小尺寸及形狀限制,其他請參考強化玻璃簡介

    6. 光譜曲線是樣品的實測值,可能隨製造批次不同而略有變化,但是能符合光譜定義。

    7. 圓形尺寸 "Dia" 為diameter的縮寫,代表圓形的直徑。

    8. 網站規格僅供參考,出貨以雙方認定規格書為準。

    9. 不是想要的? 請參考以下其他產品連結:

       *參考色溫轉換片--降低或提高色溫
       *參考光纖燈用色片--改變光纖光源的顏色
       *參考隔熱片/吸熱玻璃--可降低燈源溫度
       *參考吸收型濾片(有色玻璃)
       *參考鍍膜反射片--改變反射後的顏色
